  • Различные механизмы.

    Автоматический обжиг-домкрат
    Процесс интересен тем, что в качестве источника энергии использовался горячий воздух. Поднимаясь наверх, он приводил в движение лопасти, которые, в свою очередь, цепляли шест справа. На его конце находился ворот, поворачивавший вертел. Все это было полностью автоматизировано, включая регулирование скорости вертела в зависимости от силы огня.




    Автоматический спусковой механизм

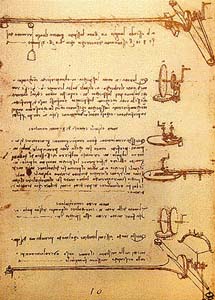

    Подъёмное устройство с автоматическим крюком-противовесом. Благодаря противовесу, крюк автоматически освободит подъёмное устройство от груза, лишь только груз коснётся земли. Мадридский кодекс, Ms. I (BNM), fol. 9v



    Автомобиль
    На этом рисунке прототип современного автомобиля. Самодвижущаяся телега движется с помощью сложного арбалетного механизма, который передает энергию приводам, соединенным с рулем. Задние колеса имеют дифференцированные приводы и могут двигаться независимо. Четвертое колесо соединено с рулем, при помощи которого можно управлять телегой. Первоначально это транспортное средство предназначалось для увеселения королевского двора и относилось к тому ряду самодвижущихся машин, которые были созданы другими инженерами средневековья и Возрождения.

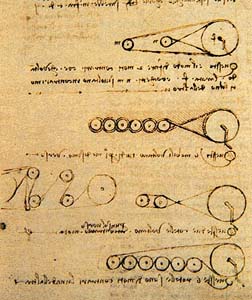

    Блоки
    Есть еще один способ передачи движения - при помощи блоков - колес с выемками, вращающихся вокруг своих собственных осей и соединенных веревками. Леонардо часто использовал их в своих летательных аппаратах.

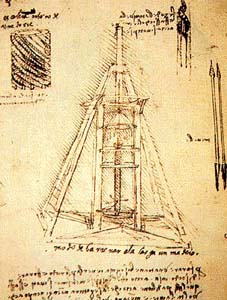

    Вертикальное сверло
    Данное устройство должно было применяться для просверливания стволов деревьев. Оно работало в направлении снизу-вверх при помощи винта, вращаемого людьми, которые ходили по платформе. Между стволом и винтом находилось нечто вроде перевернутого дымохода, не дававшего опилкам падать на головы людей.

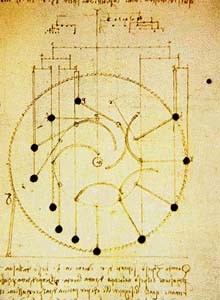

    Вечный двигатель
    Инструмент, изображенный здесь, выполнен из палок, на концах которых подвешены грузы: "независимо от того, какой груз приложен к колесу (вес груза должен вызывать его движение), несомненно, центр такого груза остановится в центре собственного полюса; и не существует такого инструмента, который мог бы изобрести гений человека, который, будучи повернут вокруг своей оси, смог бы избежать подобного эффекта".

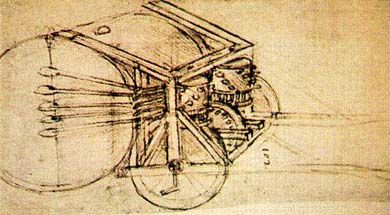

    Военный барабан
    Музыку Леонардо считал второй по значению среди искусств после живописи. Он играл на лютне. Рассказывают, что во время первого визита к Людовико иль Моро в 1482 г. Леонардо держал в руках серебряную лютню. Он также применял музыку в ходе военных сражений: механизированные военные барабаны отбивали сложный ритм в такт движениям оси повозки.

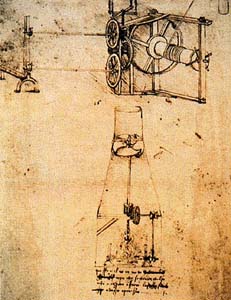

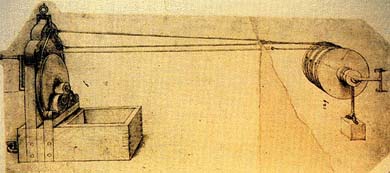

    Волочильная установка
    План и поперечное сечение: ”ближайшие к центру колеса подвижны, а те, что перед большим кругом, - закреплены. С поворотом лебедки внутренние катушки поворачивают вперед внешние катушки и тянут их...”

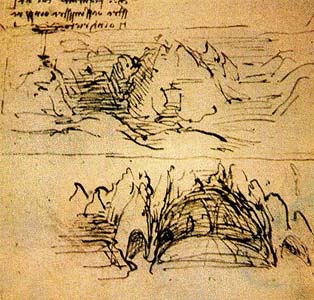

    Вращающаяся "гора"
    Леонардо поставил довольно много спектаклей, включая "Orfeo” Полициано, к которому относится рисунок "Вращающейся горы". Это комплекс с передвижными декорациями, набором механизмов с противовесами, которые открывали "гору" во время представления.

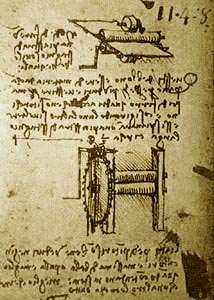

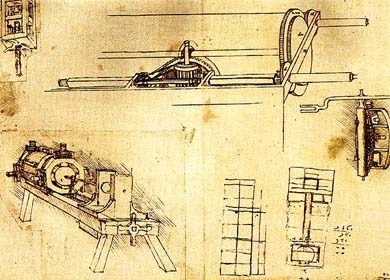

    Вращающийся прокатный стан
    На этом рисунке представлены две машины для производства листов жести при помощи проката металла между основными катками. Верхний набросок является одним из вариантов прокатного стана: два катка меньшего размера поддерживают давление на основных катках, с тем, чтобы производимый лист был однородно гладким.



    Геликоидный механизм

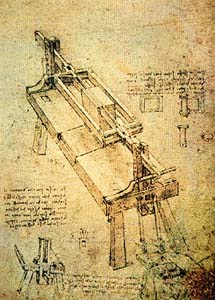

    Горизонтальное сверло
    В нижнем левом углу рисунка - горизонтальное сверло, которым сверлили стволы деревьев для изготовления водопроводных труб. Новшество заключалось в возможности регулировать положение бревна с тем, чтобы его центр совпадал со сверлом.

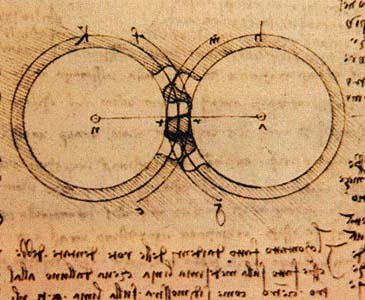

    Зубчатые колеса

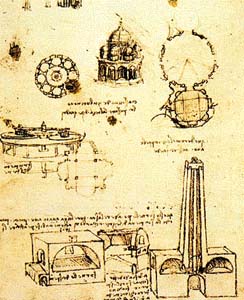

    Изучение печей и принципов архитектуры

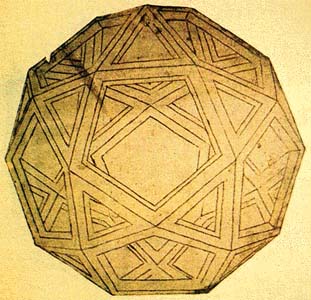

    Изучение полигедрона для "DE DIVINA PROPORTIONE" L.PACIOLI
    Интерес Леонардо к геометрии рос по мере его знакомства с математиком Лукой Паччоли, который жил в Милане с 1496 г. Леонардо изобразил пять "регулярных фигур”, символизирующих геометрию Вселенной.

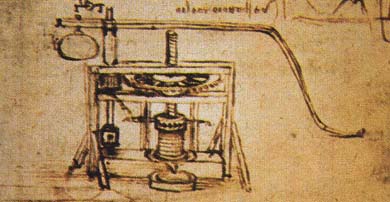

    Масляный пресс
    Традиционным сельскохозяйственным механизмом Тосканы являлся масляный пресс. Он был снабжен элементарными технологическими приспособлениями, облегчающими ручной труд (противовесы и колесные механизмы).

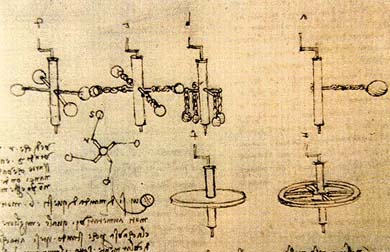

    Маховики
    У маховика может быть как колесо, так и грузы, подвешенные на цепях. В любом случае, по словам Леонардо, "они усиливают движение", необходимое для преодоления точки инерции и для ослабления натяжения.




    Машина для изготовления пружин
    Пружина - еще один источник энергии, использующийся в таких устройствах, которые затрачивают мало энергии при работе (например, в часах). Леонардо спроектировал машину для изготовления пружин. Он описывал ее так: "инструмент для изготовления пружины, которая приводит в движение часы". Эта машина работала следующим образом: при помощи винта последовательно рубился поперечный металлический стержень (nb). Процесс повторялся до тех пор, пока металл не "достигнет толщины тяжелого листа бумаги", затем он скручивался в пружину.

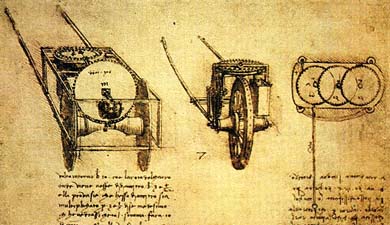

    Одометр
    Устройство для точного подсчета расстояния. Формой напоминает тачку, имеет два зубчатых колеса: вертикальное проходит одну зарубку всякий раз, как поворачивается ступица колеса на земле. Каждый раз, как вертикальное зубчатое колесо заканчивает оборот, внутренний выступ двигает другое, горизонтальное колесо. В нем есть отверстия, через которые выпадает в специальный контейнер камень или мяч, когда устройство проходит еще одну зарубку. Сбор и подсчет этих камней дает возможность подсчитать количество оборотов колеса на земле и тем самым измерить расстояние.




    Машина для намотки бобин

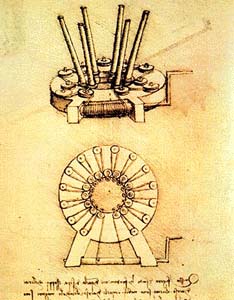

    Машина для плетения канатов
    Текстильная промышленность всегда была широко развита в Тоскане и Ломбардии. Леонардо изучал машины для намотки, изготовления канатов и обработки тканей. Чтобы сделать веревку (канат) надо было переплести несколько прядей (каждая прядь состоит из отдельных нитей). Для этого Леонардо разработал машину, приводимую в движение рукояткой. При помощи блоков (воротов) может она поворачивала устройство, к которому были прикреплены переплетаемые пряди (на этом рисунке - только три пряди). В машине, изображенной на этом рисунке, прядей гораздо больше. Они собраны в полукруг барабана, на котором поворачиваются блоки (вороты).




    Машина для резки камней




    Машина для обработки зеркал и линз
    Оптика была популярна во времена Леонардо и имела даже философский оттенок. Здесь представлено несколько машин для изготовления зеркал и линз. Вторая сверху предназначена для создания вогнутых зеркал, третья - для их шлифовки, четвертая - для производства плоских зеркал. Первая и последняя машины дают возможность шлифовать зеркала и линзы, делать их поверхность гладкой, одновременно преобразуя вращательное движение в переменное.



    Известен также проект (выполненный Леонардо между 1513 и 1516 г. во время его пребывания в Риме) большого параболического зеркала, имеющего множество граней. Он был задуман для нагревания котлов в прачечной путем концентрации солнечной энергии.
